 Счетчики газа роторные РГС-Ех предназначены для измерения количества газа, который протекает в трубопроводе при действующих давлении и температуре. Их используют для коммерческого и технологического учета газа.
Счетчики газа имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibІІBT3 X
Особенности:
1. Корпус и роторы счетчиков изготовлены из алюминиевого сплава.
2. Сочетание надежности счетчиков РГC-Ех с высокой точностью измерения.
3. В новых счетчиках РГС-Ех сохранены монтажные и присоединительные размеры счетчиков РГС-Ех, что дает возможность замены старых счетчиков на новые с минимальными затратами;
4. Применение в конструкции счетчиков специальных подшипников повышенной стойкости.
Преимущества:
1. Соответствуют требованиям ДСТУ EN 12480:2006.
2. Счетчики работают при давлениях газа до 1,0 МПа.
3. Малая чувствительность к загрязненному газа, устойчивость к пневмоударам.
5. Простота монтажа и эксплуатации.
6. Возможность ремонта и поверки в каждом регионе Украины.
За отдельную плату счетчики комплектуются:
- электронными корректорами объема газа;
- фильтрами газа;
- комплектом присоединительных фланцев;
- штуцерами термоизоляционными (гильзами) для термопреобразователя сопротивления;
- гильзами термоизоляционными для контрольного термометра.
Основные технические данные счетчиков газа G25 РГС-Ех 1:100
|
Наименование параметров
|
Значения параметров
|
|
G25 РГС-Ех
|
|
Номинальный расход Qnom, м3
|
25
|
|
Максимальный расход Qmax, м3/ч
|
40
|
|
Минимальный расход, Qmin, м3/ч
при соотношенииQmin,/ Qmax,:
1:65
1:100
1:160
|
0,65
0,4
0,25
|
|
Максимальное рабочее давление, МПа
|
0,63; 1,0
|
|
Номинальный диаметр, DN
|
50
|
|
Условия эксплуатации:
температура, 0С
относительная влажность, %
|
от минус 25 до 65
95
|
|
Границы основной относительной погрешности, %,
Qmin≤Q<Qt
Qt≤Q≤Qmax
|
±2,0
±1,0
|
|
Значение импульса генератора импульсов низкой частоты
|
1 имп. = 0,1 м3
|
|
Габаритные размеры, мм:
длинна
ширина
высота
|
275
135
175
|
|
Масса, кг, не более
|
9,5
|
Примечание:
Qt - переходной расход, который не превышает:
- 0,1 Qmax для счетчиков с соотношением расходов 1:50;
- 0,05 Qmax для счетчиков с соотношением расходов 1:100; 1:160.

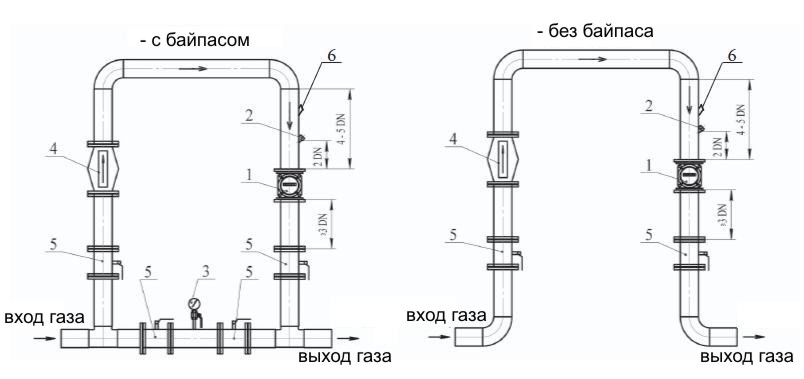

Рекомендуемая схема присоединения счетчиков газа G25 РГС-Ех
- счетчик;
- штуцер термоизоляционный для термопреобразователя сопротивления;
- манометр;
- фильтр газа;
- кран шаровой фланцевый;
- гильза термоизоляционная для контрольного термометра;
*штуцер термоизоляционный для термопреобразователя сопротивления устанавливается согласно утвержденного проекта (до или после счетчика)

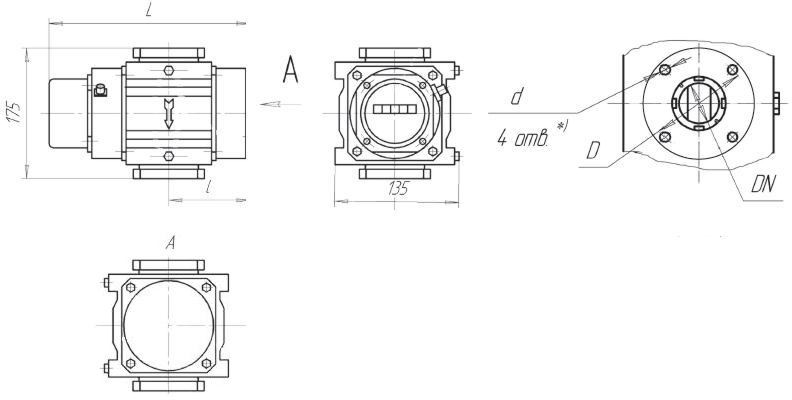

Габаритные и присоединительные размеры счетчиков газа G25 РГС-Ех
|
Типоразмер
счетчика
|
DN
|
Рабочее давление, МПа
|
Размеры, мм, не более
|
d
|
|
I
|
L
|
D
|
|
G25
|
50
|
0,63
|
100
|
275
|
110
|
М12
|
|
1,0
|
125
|
М16
|
|
