Счетчики газа турбинные ЛГ-К-200-Ех

Компания "ПРОМПРИБОР" является официальным представителем завода - производителя и предлагает продукцию по ценам завода. Если Вам предложили продукцию по ценам ниже цен "ПРОМПРИБОРА", пришлите нам счет и мы предоставим дополнительную скидку. Оптовым покупателям предоставляются дополнительные скидки и особые условия. За информацией обращайтесь к нашим специалистам по адресу info@prompribor.com.ua либо по телефонам, указанным на сайте.

Счетчики газа турбинные ЛГ-К-ЕхСчетчики газа турбинные ЛГ-К-Ех предназначены для измерения количества газа, который протекает в трубопроводе при действующих давлении и температуре. Их используют для коммерческого и технологического учета газа.
Счетчики газа имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа и высокочастотный сигнал, который используется при поверке счетчиков. Счетчики газа являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibIIBT3 X.

Особенности:
1. Высокая надежность счетчиков в эксплуатации.
2. Стабильность метрологических характеристик во времени.
3. Широкий диапазон рабочих давлений - до 10 МПа.
4. Устойчивость к перегрузкам.
5. Защищенность от несанкционированного вмешательства и влияния магнитного поля.
6. Турбинные колеса счетчиков изготавливаются из алюминиевых сплавов с последующим
твердым анодированием.
7. Применение в конструкции счетчиков специальных подшипников повышенной стойкости.
8. Применение современных полимерных материалов.
9. Возможность ремонта и поверки в каждом регионе Украины, простота монтажа и эксплуатации.

Стандартно счетчики поставляются без масляного насоса. По отдельному заказу счетчики могут быть оснащены масляным насосом.



Основные технические данные счетчиков газа ЛГ-К-200-Ех

Наименование параметров

Значения параметров

ЛГ-К-200-Ex

Номинальный расход Qnom, м3/ч

1000

1600

Максимальный расход Qmax, м3/ч

1600

2500

Минимальный расход, Qmin, м3/ч
при соотношенииQmin,/ Qmax,:



1:20





1:30

80

80

1:50



50*

Порог чувствительности м3/час не более при соотношении
Qmin/Qmax



1:20

0,015 Qmax

1:30

0,01 Qmax

1:50



Минимальное рабочее давление газа, кПа не меньше

1,2

2,8

Максимальное рабочее давление, МПа

0,63;1,0;1,6;2,5;4,0;6,3;8,0;10,0
(6,3;10;16;25;40;63;80;100)

Границы основной относительной погрешности, %,
Qmin≤Q<Qt
Qt≤Q≤Qmax



±2,0
±1,0

Количество разрядов отсчетного устройства

9

Номинальный диаметр, DN

200

Объем газа, соответствует одному импульсу выходного низкочастотного сигнала, м3/имп.

10

Условия эксплуатации:
температура, 0С
относительная влажность, %

від мінус 30 до 60 або від мінус 40 до 60
до 95

Масса, кг, не более

110-194

Габаритные размеры, мм:



длинна

600

ширина

384-510

высота

477-534

* Изготавливается по отдельному заказу и по метрологической аттестации

  1. За дополнительную плату изготавливаются счетчики газа турбинные ЛГ-К-Ех с максимальным рабочим давлением 2,5; 4,0; 6,3; 8,0; 10,0 МПа



  1. За дополнительную плату осуществляется расширение диапазона до 1:50

Примечание:
1. Qt-переходной расход, который не превышает:
-0,2 Qmax для счетчиков с диапазоном измерений 1:20;
-0,15 Qmax для счетчиков с диапазоном измерений 1:30
-0,1 Qmax для счетчиков с диапазоном измерения 1:502.
Масса и габаритные размеры - в зависимости от исполнения

ОБОЗНАЧЕНИЯ СЧЕТЧИКА ПРИ ЗАКАЗЕ:

G Qnom ЛГ - К - DN - и - Pраб - B - Ex,

где GQnom - обозначение типоразмера счетчика. Это значение номинального расхода газа Qnom (в рабочих условиях), измеряемой счетчиком, в кубических метрах в час.
DN - номинальный диаметр счетчика, значение которого для этих счетчиков: 80, 100; 150, 200; 250, 300.

и - диапазон измерений. Это отношение Qmin / Qmax, при которых счетчик работает с относительными погрешностями, не превышающими границ допустимых значений; составляет для этих счетчиков 1:20, 1:30, 1:50.

Рраб - максимальное рабочее давление, МПа, характеризующий прочность корпуса счетчика. Значение рабочих давлений соответствует ряду: 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0.

B - условное обозначение исполнения счетчика в зависимости от климатического исполнения и диапазона температур окружающего воздуха и измеряемой среды, в которой функционирует счетчик:

1 - для диапазона температур от минус 30 до 60 0C;

Ex - знак, указывающий, что счетчик является взрывозащищенным.

За отдельную плату счетчики комплектуются:
- Электронными корректорами объема газа;
- Фильтрами газа типа ФОП или ФГТ со сменным фильтрующим элементом;
- Комплектом присоединительных фланцев;
- Прямыми участками трубопровода (L = 5DN i L = 3 или 4 DN);

Внимание!
Благодаря использованию прямых участков с самоцентрируемыми присоединительными элементами выполнены требования МВУ 034/03-2008.
- Штуцерами термоизоляционными (гильзами) для термопреобразователя сопротивления;
- Гильзами термоизоляционными для контрольного термометра.

Рекомендуемые схемы присоединения счетчиков газа ЛГ-К-200-Ех

Рекомендуемые схемы присоединения счетчиков газа ЛГ-К-200-Ех

  1. Счетчик газа ЛГ-К-Ех;
  2. Гермопреобразователь сопротивления;
  3. Задвижка;
  4. Фильтр газа;

5,6 - прямые участки;

  1. -Манометр;

НЧ – низкочастотный сигнал

*) - Для номинальных диаметров 80,100,150,200 - не менее 4 DN;
- Для номинальных диаметров 250,300 - не менее 3 DN;

Несоосность входного отверстия счетчика газа и выходного отверстия трубопровода перед ним не должна превышать 0,3% от значения диаметра трубопровода.

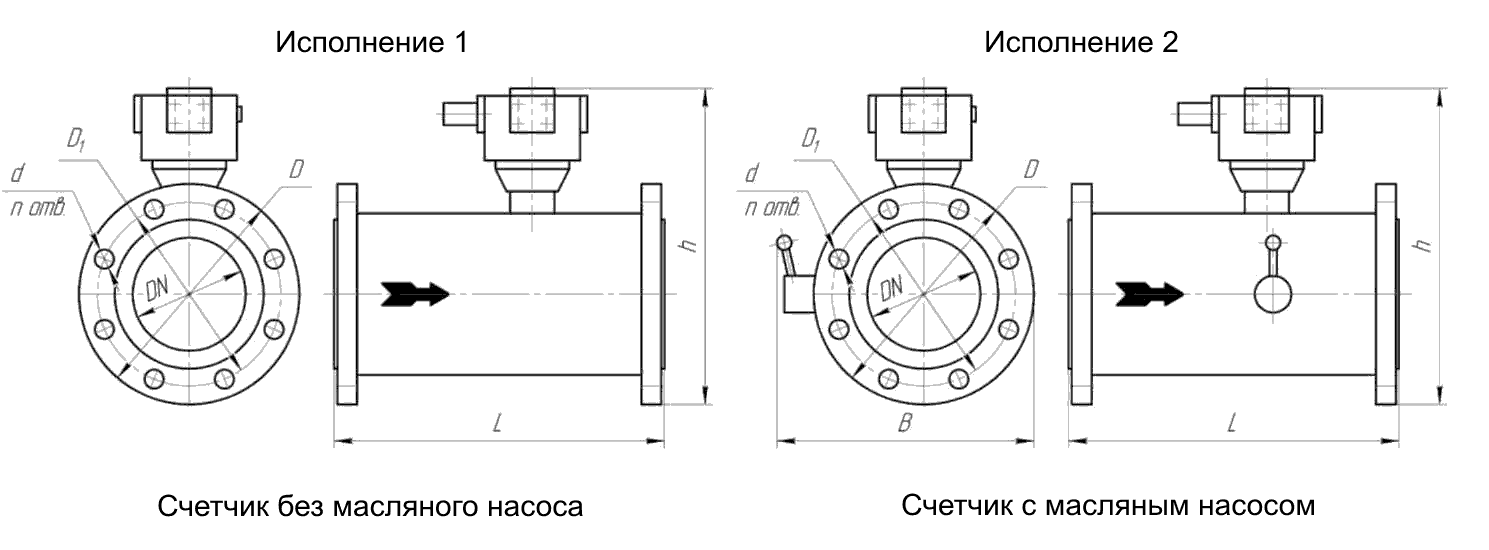

Габаритные и присоединительные размеры счетчиков газа ЛГ-К-200-Ех

Габаритные и  присоединительные размеры счетчиков газа ЛГ-К-200-Ех

Габаритные и присоединительные размеры счетчиков газа ЛГ-К-200-Ех

Типоразмер, условное обозначение счетчика

Номинальный диаметр, DN

Максимальное рабочее давление, Рраб, МПа

Размеры, мм, не более

Количество отверстий во фланце, n (шт.)

L

B*

h

D

D1

D

G 1000,
G 1600,
ЛГ-К-200-Ех

200

0,63

600

384

477

315

280

18

8

1,0

394

487

335

295

22

1,6

2,5

475

499

360

310

26

12

4,0

483

507

375

320

30

6,3

498

522

405

345

36

8,0; 10,0

510

534

430

360

* - для счетчиков с масляным насосом.
