РТ-ТС Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок.

Типовое применение:
- открытые системы горячего водоснабжения и отопления;
- охладители газомотокомпрессоров, теплообменников.

Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объема наполнителя термочувствительного элемента (датчика температуры ТД-М) пропорционально изменению температуры теплоносителя.

Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в каналах "В" и "С" определяется температурой.

При повышении температуры регулируемой среды клапан перемещается термочувствительным элементом, при этом расход в канале "С" увеличивается, а в канале "В" уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.

При понижении температуры, восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале "С" - уменьшается, в "В" - увеличивается.

Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали можно изготовить из стали 35 или 12Х18Н10Т.

Технические характеристики

Характеристики

Значения

Температура фиксированной настройки, ± 2 °C

35, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95

Зона пропорциональности, °C не более

10

Зона нечувствительности, °C не более

3

Постоянная времени, с не более

100

Диаметр условного прохода, мм

25, 40, 50,80

Условная пропускная способность, Кv, м³/ч

6,3; 12,5; 25; 60

Условное давление, МПа

1

Относительная протечка, % от Kv:



- по каналу С не более

1

- по каналу В не более

2,5

Присоединение фланцевое по ГОСТ 12815-80

Регуляторы изготавливаются по СНИЦ 423.117.020 ТУ-99.

Пример обозначения регулятора температуры смесительного с условным проходом 25мм, величиной фиксированной настройки 60°С при его записи или заказе:

РТ-ТС-25-60 СНИЦ 423.117.020-99

Габаритные и присоединительные размеры

A. - выход смешанной воды

B. - вход горячей воды

C. - вход обратной воды

1. - прокладка

2. - пружина

3. - клапан

4. - корпус

5. - упор

6. - гильза

7. - датчик ТД6М

8. - шток

9. - крепежные болты

10. крышка



Обозначение

Dy, мм

D, мм

D1, мм

D2, мм

L, мм

H, мм

H1, мм

Масса, кг

СНИЦ423.117.020

25

68

85

115

160

292

168

9,28

01

40

88

110

145

200

325

175

12,4

02

50

102

125

160

230

425

245

22,9

03

80

128

150

185

310

470

260

47,4

Примеры использования регулятора РТ-ТС:

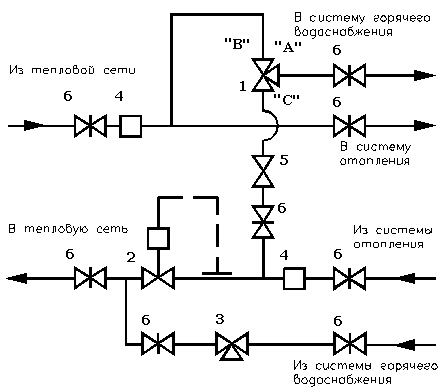

Открытая система водоснабжения на схемах обозначены:

A. - выход смешанной воды;

B. - вход горячей воды;

C. - вход обратной воды.

1. - терморегулятор РТ-ТС

2. - регулятор давления РД

3. - терморегулятор РТЦГВ или ТРК

4. -фильтры ФФС или ФФМ

5. -обратный клапан

6. -задвижки

СТАРТ систем охлаждения и смазки двигателей

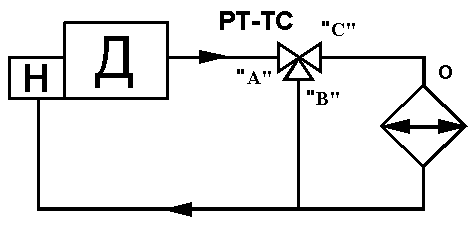

а) С разделением потока

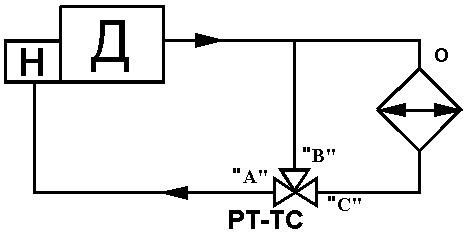

б) Со смешиванием потока

Д - Двигатель
Н - Насос
Т - Терморегулятор РТ-ТС
О – Охладитель

Габаритные размеры упаковки и масса

Модель

Масса, кг

Габаритные размеры, мм.

прибора

в упаковке

L

B

H

РТ-ТС-25

9,28

14,18

416

206

238

РТ-ТС-40

12,4

18,32

456

246

278

РТ-ТС-50

22,9

30,08

546

276

308

РТ-ТС-80

47,4

56,5

596

356

388

Количество приборов в упаковке - 1 шт.
