<img alt="Счетчики газа ротационные G16 РГА-Ех" title="="Купить" счетчики="" газа="" ротационные="" g16="" РГА-Ех="" в="" ООО="" Промприбор"="" class="img_right" data-cke-saved-src="http://prompribor.com.ua/userfiles/1010_1.jpg" src="http://prompribor.com.ua/userfiles/1010_1.jpg" height="132" hspace="12" width="213">Счетчики газа ротационные РГА, РГА-Ех предназначены для измерения количества газа, который протекает в трубопроводе при действующих давлении и температуры. Их используют для коммерческого и технологического учета газа. Счетчики газа РГА-Ех имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibІІBT3 X.
Особенности:
1. Корпус и роторы счетчиков изготовлены из алюминиевых сплавов.
2. Высокая надежность счетчиков при эксплуатации.
3. Стабильность метрологических характеристик во времени.
4. Малая чувствительность к загрязненному газу и перепадов давления.
5. Простота монтажа и эксплуатации.
6. Возможность ремонта и поверки в каждом регионе Украины.
Основные технические данные счетчиков газа G16 РГА-Ех 1:100
|
Наименование параметров
|
Значения параметров
|
|
G16
|
|
РГА
|
РГА-Ех
|
|
Номинальный расход Qnom, м3/ч
|
16
|
|
Максимальный расход Qmax, м3/ч
|
25
|
|
Минимальный расход, Qmin, м3/ч
|
|
при соотношении Qmin/Qmax: 1:50
|
0,5
|
|
при соотношении Qmin/Qmax: 1:100
|
0,25
|
|
Максимальный рабочий цикл, МПа
|
0,3
|
|
Номинальный диаметр, DN
|
32
|
|
Условия эксплуатации:
|
|
температура, 0С
|
от минус 25 до 50
|
|
относительная влажность, %
|
до 95
|
|
Пределы основной относительной погрешности, %
|
|
Qmin< Q< Qt
|
±2,0
|
|
Qt≤ Q≤ Qmax
|
±1,0
|
|
Значение импульса генератора импульсов низкой частоты
|
-
|
1 имп=0,01 м3
|
|
Габаритные размеры, мм
|
|
длинна
|
250
|
|
ширина
|
103
|
|
высота
|
102
|
110
|
|
Масса, кг, не более
|
4,3
|
Примечание:
Qt - переходной расход, который не превышает:
- 0,1 Qmax для счетчиков с соотношением расходов 1:50
- 0,05 Qmax для счетчиков с соотношением расходов 1:100
Обозначение счетчика при заказе: G Qnom РГА-и-Рраб- Ex,
где G Qnom - обозначение типоразмера счетчика, где буква G и номинальный расход (в рабочих условиях) в м3/ч; и - соотношение затрат - это отношение Qmin/Qmax; Рраб - максимальное рабочее давление МПа;
Ex - условное обозначение исполнения счетчика, предназначенного для работы с корректором объема газа.
Габаритные и присоединительные размеры счетчиков газа G16 РГА-Ех 1:100
|
Счетчики
|
Размеры, мм
|
Рис.
|
|
Н
|
H1
|
L
|
I
|
|
G16 РГА
|
102
|
|
250
|
98
|
1
|
|
G16 РГА-Ех
|
|
110
|
2
|

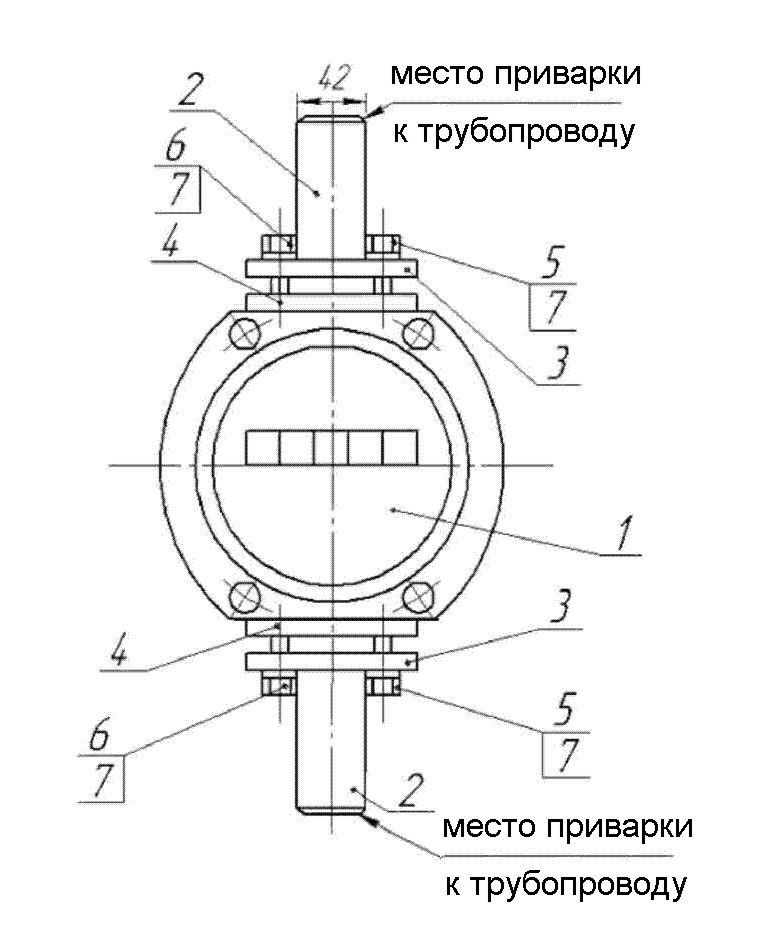

Рекомендуемая схема монтажа счетчиков газа G16 РГА-Ех 1:100
- счетчик газа РГА (РГА-Ех);
- штуцер
- фланец
- прокладка
- болт
- болт М8х25.58.016 ГОСТ 7805-70
- шайба 8.65Г.016 ГОСТ 6402-70

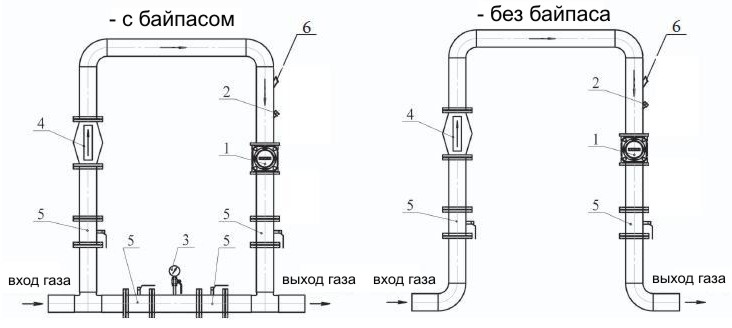

Рекомендуемая схема присоединения счетчиков газа G16 РГА-Ех 1:100
- счетчик;
- штуцер термоизоляционный для термопреобразователя сопротивления;
- манометр;
- фильтр газа;
- кран шаровой фланцевый;
- гильза термоизоляционная для контрольного термометра;
*штуцер термоизоляционный для термопреобразователя сопротивления устанавливается согласно утвержденного проекта (до или после счетчика)
|
