Счетчики газа турбинные ЛГ-К-Ех предназначены для измерения количества газа, который протекает в трубопроводе при действующих давлении и температуре. Их используют для коммерческого и технологического учета газа.
Счетчики газа имеют выходной низкочастотный сигнал для работы с электронными корректорами объема газа и высокочастотный сигнал, который используется при поверке счетчиков. Счетчики газа являются взрывозащищенными, имеют маркировку взрывозащиты 1ExibIIBT3 X.
Особенности:
1. Высокая надежность счетчиков в эксплуатации.
2. Стабильность метрологических характеристик во времени.
3. Широкий диапазон рабочих давлений - до 10 МПа.
4. Устойчивость к перегрузкам.
5. Защищенность от несанкционированного вмешательства и влияния магнитного поля.
6. Турбинные колеса счетчиков изготавливаются из алюминиевых сплавов с последующим
твердым анодированием.
7. Применение в конструкции счетчиков специальных подшипников повышенной стойкости.
8. Применение современных полимерных материалов.
9. Возможность ремонта и поверки в каждом регионе Украины, простота монтажа и эксплуатации.
Стандартно счетчики поставляются без масляного насоса. По отдельному заказу счетчики могут быть оснащены масляным насосом.
Основные технические данные счетчиков газа ЛГ-К-100-Ех
Наименование параметров
|
Значения параметров
|
ЛГ-К-100-Ex
|
Номинальный расход Qnom, м3/ч
|
250
|
400
|
Максимальный расход Qmax, м3/ч
|
400
|
650
|
Минимальный расход, Qmin, м3/ч
при соотношенииQmin,/ Qmax,:
|
|
1:20
|
20
|
|
1:30
|
|
20
|
1:50
|
|
13*
|
Порог чувствительности м3/час не более при соотношении
Qmin/Qmax
|
|
1:20
|
0,015 Qmax
|
1:30
|
0,01 Qmax
|
1:50
|
|
Минимальное рабочее давление газа, кПа не меньше
|
1,2
|
1,7
|
Максимальное рабочее давление, МПа
|
0,63;1,0;1,6;2,5;4,0;6,3;8,0;10,0
(6,3;10;16;25;40;63;80;100)
|
Границы основной относительной погрешности, %,
Qmin≤Q<Qt
Qt≤Q≤Qmax
|
±2,0
±1,0
|
Количество разрядов отсчетного устройства
|
8
|
Номинальный диаметр, DN
|
100
|
Объем газа, соответствует одному импульсу выходного низкочастотного сигнала, м3/имп.
|
1
|
Условия эксплуатации:
температура, 0С
относительная влажность, %
|
від мінус 30 до 60 або від мінус 40 до 60
до 95
|
Масса, кг, не более
|
40-49
|
Габаритные размеры, мм:
|
|
длинна
|
300
|
ширина
|
269-368
|
высота
|
364-394
|
* Изготавливается по отдельному заказу и по метрологической аттестации
- За дополнительную плату изготавливаются счетчики газа турбинные ЛГ-К-Ех с максимальным рабочим давлением 2,5; 4,0; 6,3; 8,0; 10,0 МПа
- За дополнительную плату осуществляется расширение диапазона до 1:50
Примечание:
1. Qt-переходной расход, который не превышает:
-0,2 Qmax для счетчиков с диапазоном измерений 1:20;
-0,15 Qmax для счетчиков с диапазоном измерений 1:30
-0,1 Qmax для счетчиков с диапазоном измерения 1:502.
Масса и габаритные размеры - в зависимости от исполнения
ОБОЗНАЧЕНИЯ СЧЕТЧИКА ПРИ ЗАКАЗЕ:
G Qnom ЛГ - К - DN - и - Pраб - B - Ex,
где GQnom - обозначение типоразмера счетчика. Это значение номинального расхода газа Qnom (в рабочих условиях), измеряемой счетчиком, в кубических метрах в час.
DN - номинальный диаметр счетчика, значение которого для этих счетчиков: 80, 100; 150, 200; 250, 300.
и - диапазон измерений. Это отношение Qmin / Qmax, при которых счетчик работает с относительными погрешностями, не превышающими границ допустимых значений; составляет для этих счетчиков 1:20, 1:30, 1:50.
Рраб - максимальное рабочее давление, МПа, характеризующий прочность корпуса счетчика. Значение рабочих давлений соответствует ряду: 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 8,0; 10,0.
B - условное обозначение исполнения счетчика в зависимости от климатического исполнения и диапазона температур окружающего воздуха и измеряемой среды, в которой функционирует счетчик:
1 - для диапазона температур от минус 30 до 60 0C;
Ex - знак, указывающий, что счетчик является взрывозащищенным.
За отдельную плату счетчики комплектуются:
- Электронными корректорами объема газа;
- Фильтрами газа типа ФОП или ФГТ со сменным фильтрующим элементом;
- Комплектом присоединительных фланцев;
- Прямыми участками трубопровода (L = 5DN i L = 3 или 4 DN);
Внимание!
Благодаря использованию прямых участков с самоцентрируемыми присоединительными элементами выполнены требования МВУ 034/03-2008.
- Штуцерами термоизоляционными (гильзами) для термопреобразователя сопротивления;
- Гильзами термоизоляционными для контрольного термометра.

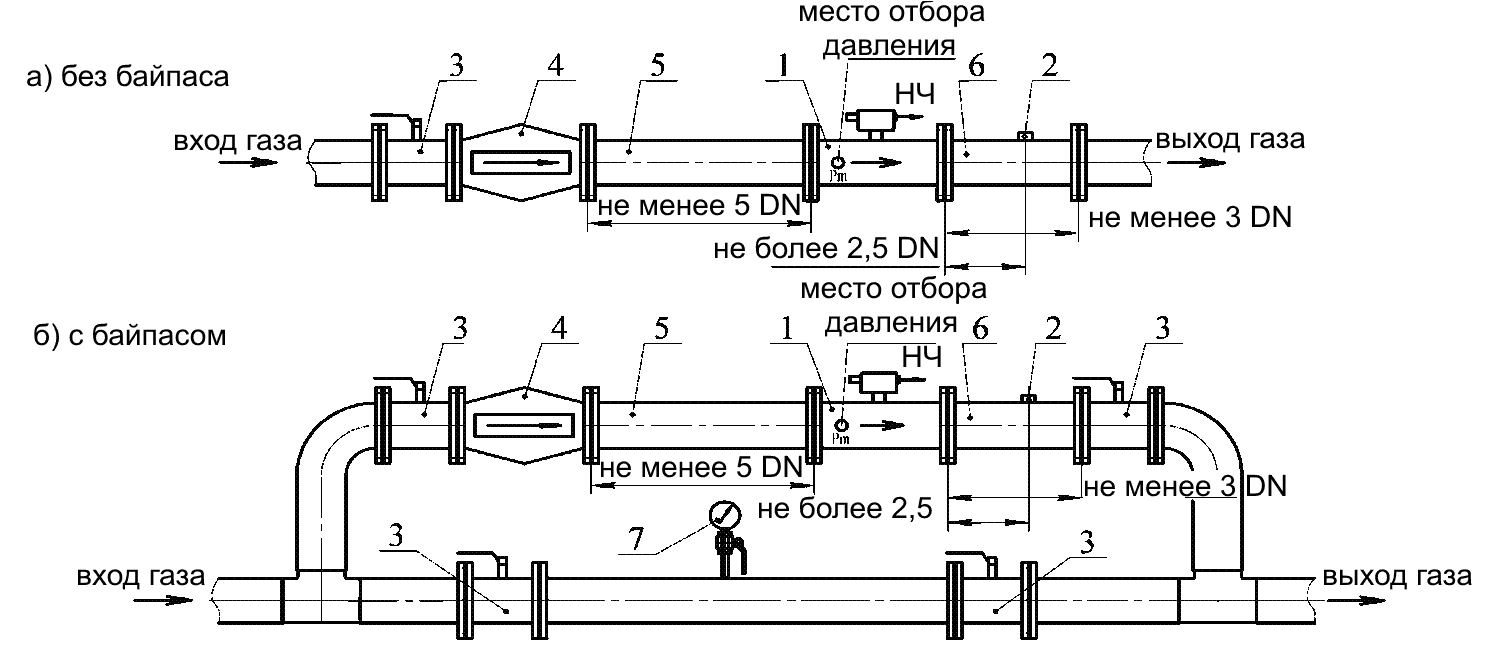

Рекомендуемые схемы присоединения счетчиков газа ЛГ-К-100-Ех

- Счетчик газа ЛГ-К-Ех;
- Гермопреобразователь сопротивления;
- Задвижка;
- Фильтр газа;
5,6 - прямые участки;
- -Манометр;
НЧ – низкочастотный сигнал
*) - Для номинальных диаметров 80,100,150,200 - не менее 4 DN;
- Для номинальных диаметров 250,300 - не менее 3 DN;
Несоосность входного отверстия счетчика газа и выходного отверстия трубопровода перед ним не должна превышать 0,3% от значения диаметра трубопровода.
Габаритные и присоединительные размеры счетчиков газа ЛГ-К-100-Ех

Габаритные и присоединительные размеры счетчиков газа ЛГ-К-100-Ех
Типоразмер, условное обозначение счетчика
|
Номинальный диаметр, DN
|
Максимальное рабочее давление, Рраб, МПа
|
Размеры, мм, не более
|
Количество отверстий во фланце, n (шт.)
|
L
|
B*
|
h
|
D
|
D1
|
D
|
G 160,
G 250,
G 400,
ЛГ-К-100-Ех
|
100
|
0,63
|
300
|
269
|
364
|
205
|
170
|
18
|
4
|
1,0; 1,6
|
274
|
369
|
215
|
180
|
8
|
2,5; 4,0
|
350
|
376
|
230
|
190
|
22
|
6,3
|
360
|
386
|
250
|
200
|
26
|
8,0; 10,0
|
368
|
394
|
265
|
210
|
30
|
* - для счетчиков с масляным насосом.
|
