Внесены в Государственные реестры Украины и России, имеют сертификаты соответствия, разрешение Госгорпромнадзора Украины на выпуск и применение.
Назначение
Микропроцессорные сигнализаторы нового поколения СГ-1-1...СГ-1-3 предназначены для автоматического непрерывного контроля довзрывоопасных концентраций природного газа (метана) и объемной доли окиси углерода в воздухе, выдачи электрических сигналов на внешние устройства и коммутации внешних цепей при превышении установленных значений объемной доли метана и окиси углерода в воздухе.
Область применения
В любых промышленных, коммунально-бытовых, бытовых помещениях, топочных и котельных различной мощности, работающих на сжиженном и природном газах, производственных, административных, общественных зданиях и сооружениях, не имеющих взрывоопасных зон по ПУЭ.
Достоинства
- Избирательный контроль окиси углерода и метана (природного газа)
- Микропроцессорное управление
- Произвольность конфигурации каналов измерения, гарантирующая высокую гибкость и индивидуальность применения
- Два порога срабатывания в каждом канале
- Наличие "сухих" контактов реле по каждому порогу сигнализации
- Возможность работы с любыми типами отсечных клапанов и сигнальных устройств 220 В переменного или 12 В постоянного тока и не требуют для согласования с ними дополнительных устройств
- Звуковая и визуальная сигнализация по каждому каналу при достижении пороговых концентраций
- Возможность подключения двух независимых взаимно резервирующих источников питания

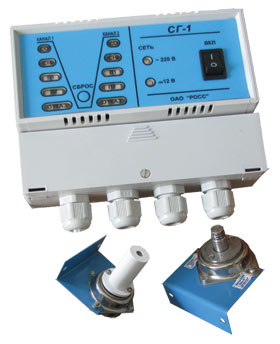

Сигнализаторы СГ-1-1...СГ-1-3 представляют собой стационарные приборы, состоящие из измерительных преобразователей (датчиков ДТХ-165 и ДЭХ-15) и блока питания и сигнализации (БПС). Контроль окиси углерода и природного газа осуществляется по одному или двум каналам согласно исполнений сигнализаторов. Эти приборы при срабатывании сигнализации о загазованности обеспечивают по каждому каналу коммутацию внешних электрических цепей переменного (250 В, 2,5 А) и постоянного (30 В, 2,5 А) тока, а также выдачу сигнала на срабатывание электромагнитного клапана. Коммутация осуществляется реле, работающим в потенциальном и импульсном режимах. Реле, работающее в импульсном режиме, осуществляет коммутацию с периодом 30 с, длительность импульса 0,5 с. Тип контактов реле – замыкающий (НО) и размыкающий (НЗ).
Технические характеристики
|
Наименование показателя
|
Значение
|
|
Время прогрева сигнализатора, мин., не более
|
5
|
|
Уровень звукового давления при выдачи сигнала по оси звукоизлучателя на расстоянии 1 м, дБ, не менее
|
60
|
|
Мощность, потребляемая сигнализатором от сети 220 В и ток, потребляемый сигнализатором от внешнего источника резервного питания:
|
Мощность, потребляемая от сети 220 В, не более
|
Ток, потребляемый от внешнего источника резервного питания, А, не более
|
|
в дежурном режиме (в зависимости от исполнения)
|
7,0
|
от 0,100 до 0,150
|
|
в режиме тревоги (в зависимости от исполнения)
|
7,0
|
от 0,150 до 0,250
|
|
Габаритные размеры, мм, не более:
датчик ДТХ-165
датчик ДЭХ-15
блок БПС-170-1...170-3
|
85х85х90
85х115х90
155х140х65
|
|
Масса, кг, не более:
датчик ДТХ-165
датчик ДЭХ-15
блок БПС-170-1...170-3
|
0,28
0,25
0,65
|
|
Длина линии связи "датчик-блок", м, не более
|
200
|
|
Средняя наработка на отказ, ч., не менее
|
50000
|
|
Полный средний срок службы, лет, не менее
|
10
|
|
Электропитание газоанализаторов осуществляется:
- основное - от сети переменного тока напряжением 220 В,
- резервное - от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12,0 В
При отключении основного питания переход на резервное питание - автоматический
|
Модификации
|
Условное обозначение исполнения
|
Условное обознаяения блока БПС
|
Условное обозначение датчика
|
Контролируемые компоненты
|
|
СГ-1-1
|
БПС-170-1
|
ДТХ-165
ДТХ-165
|
Природный газ по
ГОСТ 5542
|
|
СГ-1-2
|
БПС-170-2
|
ДЭХ-15
ДЭХ-15
|
Окись углерода
|
|
СГ-1-3
|
БПС-170-3
|
ДТХ-165
ДЭХ-15
|
Природный газ по
ГОСТ 5542
Окись углерода
|
Технические характеристики
|
Наименование характеристик
|
Значение характеристики для сигнализатора исполнений
|
|
СГ-1-1, СГ-1-3 (Канал-1)
|
СГ-1-2, СГ-1-3 (Канал-2)
|
|
Поверочный компонент
|
метан
|
окись углерода
|
|
Диапазон измерений, объемная доля, %
|
от 0 до 2,5
(от 0 до 50 % НКПР)
|
от 0 до 0,0107
(от 0 до 125 мг/м3)
|
|
Пределы допускаемой основной абсолютной погрешности, объемная доля, %
|
±0,25 (±5% НКПР)
|
±0,00085
(±10 мг/м3)
|
|
Номинальное значение сигнальной объемной доли, %, при выдаче сигналов
|
"Порог1"
|
1,0 (20% НКПР)
|
0,0017 (20 мг/м3)
|
|
"Порог2"
|
2,0 (40% НКПР)
|
0,0086 (100 мг/м3)
|
|
Время срабатывания сигнализатора, с, не более
|
10
|
45
|
Условия эксплуатации:
- температура окружающей и контролируемой среды, °C, от -10 до +50;
- относительная влажность воздуха при температуре 25 °C, % до 98;
- атмосферное давление, мм рт. ст. от 630 до 800.
|
