Применение: для измерения температуры жидких, газообразных и сыпучих сред.
Технические характеристики
| Тип и НСХ |
ТСМ (50М, 100М)
ТСП (50П, 100П, Pt100, Pt500, Pt1000)
ТСТ (10k NTC)
ТХА (К), ТХК (L), ТЖК (J) |
| Количество ЧЭ |
1 или 2 |
| Класс допуска |
1/3В, А, В (для ТС), 1% (для ТСТ)
1, 2 (для термопар) |
| Схема соединения ЧЭ для ТС и ТСТ |
2-,3-,4-хпроводная,
2-хпроводная с двумя ЧЭ |
| Тип спая для термопар |
изолированный, неизолированный,
двойной изолированный |
| Резьбовое соединение |
M20x1,5
G1/2, G1/4, M27x2 - под заказ |
| Тип головки |
стеклопластиковая (до 250 °С) алюминиевая (до 300 °С) -под заказ |
Материал защит-
ной арматуры |
сталь 12Х18Н10Т |
| Диапазон температуры, °С |
-50...150 (для ТСМ)
-100...250, -50....250, -50...500, -50...600 (для ТСП)
-40...120, -20...200 (для ТСТ)
-40...250, -40...500, -40...850 (для ТХА)
-40...250, -40...500 (для ТЖК)
-40...250, -40...600 (для ТХК)
|
| Показатель инерции, с |
18...25 |
| Рабочее давление, МПа |
0,63 |

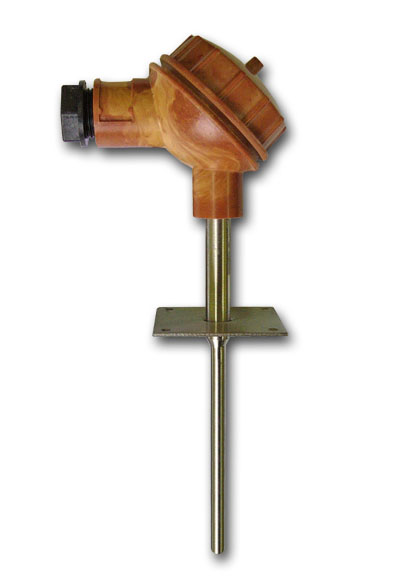

Конструктивные особенности: разновидность модели 1-3. Защитная арматура с неподвижным штуцером М20х1,5 и стеклопластиковой головкой. Может поставляться в комлекте с гильзой Гз-3н, Гз-9н или Гз-10н.
Возможно наличие встраиваемого преобразователя с выходом 4-20 мА или RS485 (протокол T-bus или ModBus).
Перечень стандартных длин и диаметров
| Длина монтажной части, L, мм |
60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600, 800, 1000 |
| Длина наружной части, мм* |
0, 40, 120 |
| Диаметр монтажной части, мм |
6, 8, 10 |
* - расстояние от опорной плоскости штуцера до головки
|
