Область применения

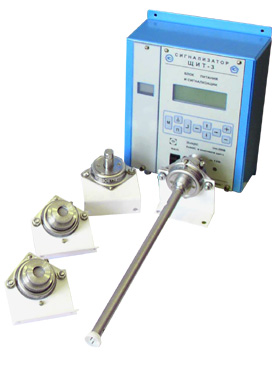

Компания Промприбор предлагает на рынке Украины сигнализатор ЩИТ-3. Область применения которого охватывает следующие отрасли промышленности -химическая, нефтехимическая, газовая и другие. Также ЩИТ-3 используется при газодобыче, газопереработке, транспортировке газа. И предназначен для раннего обнаружения и оповещения в случае появления:
- сигнализатор угарного газа;
- токсичных газов и паров;
- взрывоопасных газов и паров;
- недостатка (избытка) кислорода;
- затопления помещений грунтовой и канализационной водой.
Достоинства
- Сигнализатор ЩИТ-3 - это оснащенный микропроцессором прибор, созданный на основе новых научных разработок при использовании современной элементной базы.
- Произвольность конфигурации каналов измерения в сигнализаторе, гарантирующая высокую гибкость и индивидуальность применения.
- Взрывозащищенное исполнение.
- Высокая надежность.
- Поканальная аварийная сигнализация с подключением внешних устройств.
- Оснащенность интерфейсом для работы с периферийными устройствами посредством цифровой связи (RS485).
- Непрерывный автоматический контроль, не требующий пробоподготовки.
- Программное управление работой сигнализатора, защищенное от несанкционированного доступа паролем.
- Длина связи между датчиками и блоком БПС - до 1000 м.
- Дисплей на жидких кристаллах с непрерывной индикацией содержания измеряемых компонентов по каждому каналу.
- Сигнализации о выходе температуры окружающей и контролируемой среды за нормируемые пределы.
Основные технические характеристики
| Наименование характеристики |
|
| Электропитание сигнализаторов осуществляется: |
|
| основное - от сети переменного тока напряжением 220+22 В, частотой (50 + 1)Гц |
| резервное - от внешнего источника постоянного тока напряжением 12,0+1,2 |
| Потребляемая мощность(для четырехканального исполнения). - не более, ВА |
25
|
| Средняя наработка на отказ - не менее, ч |
30000 |
| Полный средний срок службы - не менее, лет |
10 |
| Датчик |
Поверочный компонент |
Диапазон измерений |
Пороги срабатывания |
| ДТХ-152-1 |
СН4 |
от 0 до 50 % НКПР |
20 и 40 % НКПР |
| ДТХ-152-2 |
С4Н10 |
от 0 до 50 % НКПР |
20 и 40 % НКПР |
| ДТХ-152-3 |
Н2 |
от 0 до 50 % НКПР |
20 и 40 % НКПР |
| ДТХ-152-4 |
С2Н5ОН |
от 0 до 50 % НКПР |
20 и 40 % НКПР |
| ДТХ-153 |
С6Н14 |
от 0 до 50 % НКПР |
20 и 40 % НКПР |
| ДЭХ-1 |
О2 |
от 0 до 30 % |
19 и 23 % |
| ДЭХ-2 |
Н2S |
от 0 до 40 мг/м3 |
10 и 30 мг/м3 |
| ДЭХ-3 |
СО |
от 0 до 100 мг/м3 |
20 и 50 мг/м3 |
| ДЭХ-4 |
СО2 |
от 0 до 0,5 % |
0,2 и 0,4 % |
| ДЭХ-5 |
NH3 |
от 0 до 125 мг/м3 |
20 и 60 мг/м3 |
| ДЭХ-6 |
NH3 |
от 0 до 1700 мг/м3 |
500 и 1500 мг/м3 |
| Наименование составных частей |
Габаритные размеры, мм не более |
Масса, кг не более |
Время установления показаний, с, не более |
Время прогрева, мин, не более |
| Блок БПС-152 |
190х245х90 |
2,8 |
|
|
| Блок БПС-153 |
230х245х90 |
3,2 |
|
|
| Блок БПС-154 |
270х245х90 |
3,6 |
|
|
| Блок БПС-155 |
310х245х90 |
4 |
|
|
| Датчик ДТХ-152-1 |
85х85х90 |
0,3 |
20 |
5 |
| Датчик ДТХ-152-2 |
85х85х90 |
0,3 |
20 |
5 |
| Датчик ДТХ-152-3 |
85х85х90 |
0,3 |
20 |
5 |
| Датчик ДТХ-152-4 |
85х85х90 |
0,3 |
20 |
5 |
| Датчик ДТХ-153 |
85х95х90 |
0,35 |
20 |
5 |
| Датчик ДЭХ-1 |
85х78х90 |
0,3 |
30 |
30 |
| Датчик ДЭХ-2 |
85х78х90 |
0,3 |
30 |
30 |
| Датчик ДЭХ-3 |
85х78х90 |
0,3 |
50 |
30 |
| Датчик ДЭХ-4 |
85х85х90 |
0,37 |
90 |
30 |
| Датчик ДВЭ-1 |
90х360х90 |
0,5 |
|
|
| Датчик ДЭХ-5 |
85х78х90 |
0,3 |
50 |
30 |
| Датчик ДЭХ-6 |
85х78х90 |
0,3 |
50 |
30 |
Перечни веществ, контролируемых датчиками сигнализатора ЩИТ-3
ДТХ-152-1 :
Ацетилен (этин) Ацетон (2-пропанон, диметилкетон) Бензол (пиробензол, фен, фенилгидрид, циклогексатриен) н-Бутан (метилэтилметан) і-Бутан (2-метилпропан, триметилметан) Бутилакрилат (бутиловый эфир пропеновой кислоты, акрилобутиловый эфир) Водород (протий) н-Гексан н-Гептан н-Декан Дибутилфталат Кислота уксусная Ксилол (диметилбензол) смесь изомеров Метан (газ болотный, естественный, природный, рудничный, светильный) Метилметакрилат (метиловый эфир метакриловой кислоты, метакрилово-метиловый эфир) н-Нонан Окись углерода (угарный газ, СО) і-Октан н-Пентан Пропан Пропилен (пропен) Растворители и разбавители (в состав которых входят ацетон, бутанол, бутилацетат, изобутанол, изопропанол, ксилол, сольвент, толуол, уайт-спирит, циклогексанон, этанол, этилацетат, этилцеллозольв) Скипидар (масло терпентиновое) Сольвент каменноугольный и нефтяной Спирт бутиловый (1-бутанол, пропилкарбинол) Спирт изобутиловый (2-метил-1-пропанол, изобутанол, изопропилкарбинол) Спирт изопропиловый (2-пропанол, изопропанол, диметилкарбинол) Спирт метиловый (метанол, карбинол, древесный спирт) Спирт этиловый (этанол, винный спирт, метилкарбинол, алкоголь, алкоголь этиловый) Толуол (фенилметан, метилбензол) нефтяной и каменноугольный Уайт-спирит (нефрас С4-155/200) Циклогексанон Этилбензол Этилен (этен) Этилцеллозольв технический Эфир диэтиловый (этиловый эфир, этоксиэтан, серный эфир, "этила окись") Эфир уксуснобутиловый (бутилацетат, бутиловый эфир уксусной кислоты) Эфир уксусноэтиловый (этилацетат, этиловый эфир уксусной кислоты);
ДТХ-152-2:
н-Бутан (метилэтилметан) Газы углеводородные сжиженные топливные для коммунально-бытового потребления и для автомобильного транспорта Пропан;
ДТХ-152-3:
довзрывоопасные концентрации водорода;
ДТХ-152-4:
довзрывоопасные концентрации паров этилового спирта;
ДТХ-153:
Бензины (в том числе А-76 неэтилированный, А-80, экстракционный, АИ-91, А-92, АИ-93 неэтилированный, АИ-95, АИ-95 "Экстра", АИ-98 неэтилированный и др.) н-Гексан Керосины (осветительный, тракторный) Нефрас С2-80/120 Нефрас П1-63/75 Нефрас П1-65/75 Нефть различных месторождений н-Пентан Топливо дизельное;
ДЭХ-1:
объемная доля кислорода;
ДЭХ-2:
массовая концентрация сероводорода;
ДЭХ-3:
объемная доля угарного газа (окиси углерода);
ДЭХ-4:
объемная доля углекислого газа;
ДЭХ-5, ДЭХ-6:
массовая концентрация аммиака;
ДВЭ-1:
контроль уровня воды. Датчик имеет две группы контактов, расстояние между которыми по высоте составляет 250±5 мм.
|
